無塵投料機
無塵投料站由人工投料平臺、下料倉、振動篩、集塵系統、反吹氣囊除塵系統等部件組成。該設備是利用負壓集塵的中轉裝置，適用于中轉物料在生產過程中的開袋和投料。能夠?qū)⑽锪舷葍Υ妫筝斔?/span>與集塵系統配合使用，有效避免粉塵飛揚。料倉錐形部分配有振動器，有助于物料的流動?？稍诹蟼}內安裝篩分系統，防止結塊物料堵塞下料口及輸送管道。
根據用戶需求而設計，將投料時產生的物料塵粉等和相關設備與人體進行有效隔離，從而在風機的負壓工況下將塵粉吸到過濾系統中，使氣體和物料分離，當物料集聚多時，因自重落入料倉。有效地排除拆包或投料帶來的粉塵，并提供一個潔凈的工作環境，符合國家對環保要求越來越嚴格的趨勢。
一臺設備可完50kg、25kg、15kg各種包裝袋的開袋倒料工作，大大降低工人的勞動強度。
使用優勢
1.無塵投料機整體結構尺寸比較緊湊，精巧美觀，在一定程度上大大的節省了空間，而且無死角設計，便于清潔。
2.該設備內置除塵器，可以很好的將粉塵吸入并排出，而且維護工作也較為方便，也可與中央集塵相連接，自動化控制，安全穩定。
3.在材質上，可以根據客戶的不同要求選擇多種材質：不銹鋼（SS304、SS304L、SS316、SS316L），碳鋼等，不過通常情況下，該設備選擇不銹鋼材質的比較多。
4.該設備實現整體設備的連鎖自動化，杜絕粉塵飛揚，改善工作環境，安全文明生產，并能夠保證為工人提供一個清潔輕松的環境。
5.整體結構、整體高度及篩分裝置，可根據用戶的實際現場布置進行設計調整，還可配配置振動篩、除鐵器、真空上料機等設備一體使用。
6.無塵投料站適用于制藥、食品、化工、電池等所有涉及粉體的行業。
原理剖解圖
無塵投料站適用于化工、制藥、食品等行業粉體的無塵密閉投料，當袋裝物料、烘盤、桶裝等粉體物料，在投料時必須進入無塵密閉環境。
當人工或者自動將物料通過輥道或升降裝置轉移至投料站內，含塵氣體在投料站引風機的作用下，進入除塵系統，粉塵隨氣流逆流向?yàn)V芯，空氣穿過濾芯進入除塵袋內，通過引風機出口排出。較細的粉塵被滯留在濾芯內部，不能隨氣體排出，所以無塵投料站可以完成開袋、投料、反吹收塵，從而達到氣、塵分離的效果。
所投物料可通過無塵投料站底端的振動篩，將大塊物料和異物攔截，從而保證符合要求的顆粒排出。被投物料還可以通過真空上料機，將物料密閉轉移至下一道工序。利用螺旋輸送或負壓自動抽吸輸送上料，整個過程是密封輸送、篩分，沒有粉塵飛揚，特別適用于針對流動性較差物料的投料、篩分和輸送。

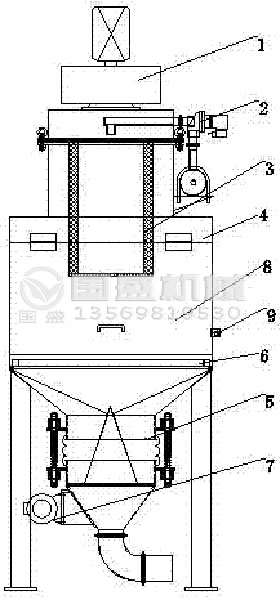

結構示意圖
|
型號 |
H1(mm) |
H2(mm) |
L(mm) |
W(mm) |
|
TL800 |
2200 |
900 |
1100 |
800 |
|
TL1000 |
2200 |
900 |
1100 |
800 |
無塵投料機型號參數
|
產品名稱 |
型號 |
品牌 |
應用 |
價格 |
集塵負機功率 |
振動電機 |
反吹氣囊容積 |
料倉容積 |
壓縮空氣消耗量 |
空氣動力源壓力 |
電源 |
氣動控制 消耗 |
覆膜處理聚酯纖維過濾筒 |
材質 |
適用范圍 |
|
無塵投料站 |
GSTL-800 |
國盛 |
粉狀固體分料無塵投料 |
30000元-35000元 |
1.1KW |
0.55KW |
5L |
150L
(按需定制)
|
700
NL/min
|
0.5-0.7
Mpa
|
380V 50HZ-60HZ |
=5000
NL/min
|
0.5μm |
優質不銹鋼加工定制 |
制藥廠設備、食品長設備、精細化工行業設備 |
|
GSTL-1000 |
35000元-40000元 |
0.75KW |
|
應用范圍
無塵投料站適用于生物制藥、化工、食品、新材料、新能源行業中人工與袋裝物料的拆包、投放、篩分和輸送，整個過程無粉塵。外觀尺寸可根據客戶功能需求特殊定制。生產工藝多種多樣，既可單一作為粉體投料卸料的設備，也可連接螺旋、負壓真空上料機等多種形式的輸送設備，實現無塵輸送投料，是環保環境下的必選投料裝備。
產品優勢
1.適用于烘箱、凍干后原料、大小袋裝物料、桶裝原料等粉體的投料。
2.無塵投料站由人工投料平臺、下料倉、振動篩、集塵系統、反吹氣囊除塵系統等部件組成，操作方便，自動化程度高。
3.無塵投料站設備可組合配套振動篩及真空上料設備，確保密封投料、篩分和輸送，整個過程沒有粉塵飛揚。
4.獨特設計的雙濾芯、脈沖式真空反吹、風機除塵結構，徹底解決粉塵飛揚和物料損耗。
注意事項
1.在使用無塵投料設備之前，我們要將所有準備投料的物料準備好，物料的準備也要按照正確的步驟來執行，這項前期準備工作是很重要的，這樣可避免操作工在投料過程中一旦出現物料準備不充分，而導致手忙腳亂的。尤其是投放不同的物料，設備的設定數據也是不同的，這點需要特別留意。
2.使用設備的時候要嚴格遵守每一步的順序，嚴格按照生產廠家提供的使用說明書進行投料，加料時盡可能預備一個工作人員在旁邊看著，以防出現意外的現象，只有保證每一步順序的正確，才能保證 物料的質量，切不可由著個人的隨性隨意發揮。
3.無塵投料站是很環保的設備，使用前和使用后都要進行認真檢查，無論是運行狀況，還是設備的清潔工作，都要做到萬無一失，這樣才可以延長機器的使用壽命。
